Dalam dunia konstruksi, setiap pekerjaan harus dilakukan dengan detail dan terencana. Karena itu, berbagai gambar teknis digunakan untuk membantu proses pembangunan berjalan lebih rapi. Salah satu dokumen penting yang sering digunakan adalah shop drawing.
Banyak orang masih belum memahami apa sebenarnya shop drawing dalam proyek bangunan. Padahal, dokumen ini memiliki peran besar dalam proses pengerjaan di lapangan. Oleh sebab itu, penting untuk memahami Istilah Shop Drawing adalah bagian penting dari sistem kerja konstruksi modern. Yuk simak!

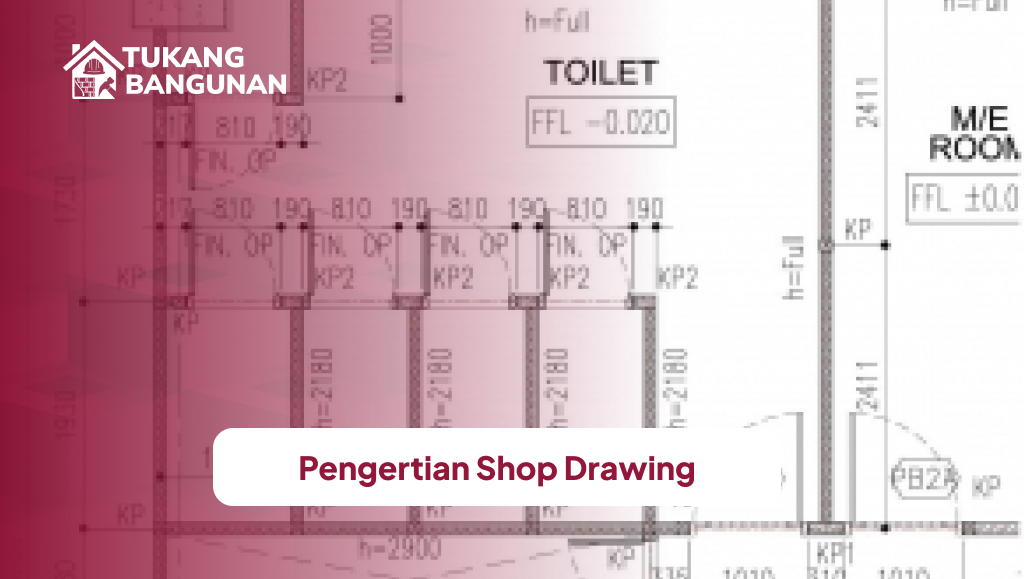

Pengertian Shop Drawing
Istilah Shop Drawing adalah gambar kerja detail yang digunakan dalam proses pelaksanaan proyek konstruksi. Gambar ini dibuat berdasarkan gambar perencanaan utama dari arsitek atau konsultan. Namun, shop drawing memiliki detail yang lebih lengkap untuk kebutuhan pekerjaan di lapangan.
Pada umumnya, shop drawing dibuat oleh kontraktor atau tim teknis proyek. Karena itu, isi gambar disesuaikan dengan kondisi nyata di lokasi pembangunan. Selain itu, setiap ukuran dan detail material dijelaskan secara lebih rinci.
Shop drawing biasanya memuat informasi dimensi, sambungan, posisi material, hingga metode pemasangan. Dengan demikian, pekerja lapangan dapat memahami proses kerja dengan lebih jelas. Hal tersebut membantu mengurangi kesalahan saat pengerjaan berlangsung.
Istilah Shop Drawing adalah dokumen penting yang menjadi penghubung antara desain dan pelaksanaan proyek. Oleh sebab itu, gambar ini harus dibuat secara akurat dan mudah dipahami. Jika terjadi kesalahan pada gambar, proses pembangunan bisa terganggu.
Dalam praktiknya, shop drawing digunakan pada berbagai pekerjaan konstruksi. Misalnya, pekerjaan struktur baja, rangka atap, instalasi pipa, hingga pemasangan plafon. Karena memiliki detail lengkap, proses instalasi dapat dilakukan lebih cepat dan rapi.
Selain itu, shop drawing juga membantu proses pengawasan proyek. Konsultan dan pemilik bangunan dapat memeriksa kesesuaian pekerjaan dengan gambar kerja. Dengan begitu, kualitas hasil pembangunan dapat lebih terjaga.
Fungsi Shop Drawing pada Proyek Bangunan
Shop drawing memiliki banyak fungsi penting dalam proyek konstruksi. Karena itu, dokumen ini hampir selalu digunakan pada pembangunan modern. Selain membantu pekerja, shop drawing juga mendukung kelancaran koordinasi proyek.
1. Mempermudah Pekerjaan di Lapangan
Shop drawing membantu pekerja memahami detail pekerjaan secara lebih jelas. Setiap ukuran dan posisi material dijelaskan secara rinci pada gambar. Karena itu, proses pemasangan dapat dilakukan lebih cepat dan tepat. Selain itu, risiko kesalahan kerja juga dapat dikurangi.
2. Menjadi Acuan Pelaksanaan Proyek
Dalam proyek konstruksi, shop drawing digunakan sebagai pedoman utama di lapangan. Gambar tersebut membantu memastikan pekerjaan sesuai dengan desain perencanaan. Oleh sebab itu, hasil pembangunan menjadi lebih rapi dan terstruktur. Dengan demikian, kualitas proyek dapat lebih terjaga.
3. Membantu Koordinasi Antar Tim
Setiap proyek melibatkan banyak pihak dengan tugas berbeda. Karena itu, koordinasi yang baik sangat dibutuhkan selama proses pembangunan. Shop drawing membantu seluruh tim memahami detail pekerjaan yang sama. Dengan begitu, komunikasi antar bagian proyek menjadi lebih efektif.
4. Mengurangi Risiko Kesalahan Konstruksi
Kesalahan ukuran atau posisi material dapat menyebabkan kerugian besar. Oleh sebab itu, shop drawing dibuat untuk meminimalkan kesalahan tersebut. Detail gambar yang lengkap membantu pekerja bekerja lebih akurat. Selain itu, proses revisi pekerjaan juga dapat dikurangi.
5. Mempermudah Pengawasan dan Evaluasi
Shop drawing membantu pengawas proyek melakukan pengecekan pekerjaan di lapangan. Setiap proses instalasi dapat dibandingkan langsung dengan gambar kerja. Karena itu, kesalahan dapat segera diketahui sebelum pekerjaan selesai. Dengan demikian, kualitas hasil bangunan tetap sesuai standar.
6. Membantu Perhitungan Material
Selain sebagai gambar kerja, shop drawing juga membantu menghitung kebutuhan material proyek. Detail ukuran yang lengkap membuat estimasi material lebih akurat. Oleh sebab itu, pemborosan bahan dapat diminimalkan. Hal ini tentu membantu pengendalian biaya proyek.
Tahapan Pembuatan Shop Drawing yang Benar
Pembuatan shop drawing harus dilakukan secara teliti agar hasilnya sesuai kebutuhan proyek. Karena itu, ada beberapa tahapan penting yang perlu diperhatikan selama proses pengerjaan.
1. Mempelajari Gambar Perencanaan
Tahap pertama dimulai dengan mempelajari gambar desain dari konsultan atau arsitek. Semua detail ukuran dan spesifikasi harus dipahami dengan baik. Karena itu, tim teknis perlu melakukan pengecekan secara menyeluruh. Dengan demikian, kesalahan interpretasi dapat dihindari.
2. Melakukan Survey Lapangan
Kondisi lapangan sering berbeda dengan gambar desain awal. Oleh sebab itu, survey lokasi perlu dilakukan sebelum membuat shop drawing. Pengukuran langsung membantu memastikan ukuran sesuai kondisi nyata. Selain itu, potensi hambatan kerja juga dapat diketahui lebih awal.
3. Membuat Gambar Detail Teknis
Setelah data lengkap diperoleh, gambar detail mulai dibuat oleh tim teknis. Semua ukuran, sambungan, dan posisi material dicantumkan secara rinci. Karena itu, pekerja lapangan dapat memahami proses pemasangan dengan lebih mudah. Selain itu, koordinasi antar pekerjaan menjadi lebih jelas.
4. Melakukan Pemeriksaan dan Koreksi
Shop drawing harus diperiksa sebelum digunakan di lapangan. Proses pengecekan dilakukan untuk memastikan tidak ada kesalahan ukuran atau detail. Oleh sebab itu, revisi perlu dilakukan jika ditemukan kekeliruan. Dengan begitu, kualitas gambar kerja dapat lebih terjamin.
5. Mendapatkan Persetujuan dari Konsultan
Sebelum digunakan, shop drawing biasanya harus mendapatkan approval dari konsultan proyek. Tahap ini penting agar gambar sesuai standar perencanaan awal. Karena itu, komunikasi antara kontraktor dan konsultan harus berjalan baik. Setelah disetujui, gambar dapat digunakan untuk pelaksanaan pekerjaan.
6. Distribusi ke Tim Pelaksana
Tahap terakhir adalah mendistribusikan shop drawing kepada tim lapangan. Setiap pekerja perlu memahami gambar yang digunakan selama proyek berlangsung. Dengan demikian, pekerjaan dapat dilakukan lebih cepat dan sesuai rencana. Selain itu, pengawasan proyek juga menjadi lebih mudah.
Saat anda berencana renovasi bangunan rumah, toko atau gedung sebaiknya dilakukan oleh tenaga profesional. Oleh karena itu, jika Anda membutuhkan jasa tukang bangunan untuk membantu proses renovasi agar hasilnya rapi dan maksimal, silakan hubungi kami melalui WhatsApp pada nomor berikut.
Kesimpulan
Istilah Shop Drawing adalah bagian penting dalam proses konstruksi modern yang membantu pelaksanaan proyek lebih rapi dan akurat. Selain mempermudah pekerjaan lapangan, shop drawing juga membantu menjaga kualitas dan efisiensi pembangunan.
